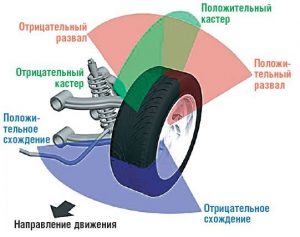

От правильной регулировки колес автомобиля зависят многие факторы: управляемость автомобиля, срок службы покрышек, расход топлива, а также безопасность самого автомобиля. Так давайте разберемся в углах установки колес и дадим рекомендации по их регулировке.

При движении автомобиля колеса смещаются относительно кузова, причем траектория этого смещения определяется конструкцией так называемого направляющего аппарата подвески, состоящего из рычагов (продольных, поперечных или диагональных) и шарниров (шаровых и резинометаллических). В некоторых подвесках элементом направляющего аппарата могут являться стабилизаторы поперечной устойчивости, а также амортизаторные стойки (типа “Мак-Ферсон”).

При деформации упругого элемента подвески в результате изменения загрузки автомобиля, преодоления неровностей дороги, кренов кузова под действием центробежных сил при повороте в подвесках большинства конструкций положение колеса относительно кузова меняется, вместе с ним изменяются и все установочные углы. Исключение, возможно, составляют подвески с параллелограммными продольными рычагами (использовалась в передней подвеске автомобиля ЗАЗ-965), да и то только в случае отсутствия крена кузова. Однако если отвлечься от общих рассуждений, то следует руководствоваться следующими соображениями. Автомобильная подвеска вместе с автомобилем постоянно совершенствуется уже более ста лет. Каждая конкретная конструкция, прежде чем воплотиться в серийную продукцию, проходит длительный этап исследований и доводок. Поэтому к рекомендациям фирм-производителей автомобилей вообще и по установке колес в частности следует относиться с полной серьезностью и ответственностью.

Надо понимать, что для каждой модели автомобиля эти рекомендации различны. Например, на некоторых машинах устанавливаются нулевые и даже отрицательные углы развала колес. Но в любом случае эти углы обеспечивают наилучшие показатели устойчивости и управляемости, а также минимальный износ шин конкретной модели автомобиля.

Следует отметить, что заводские рекомендации включают определенные требования по загрузке автомобиля (снаряженная масса, полная разрешенная масса и т. п.), в техническом описании и в инструкции по эксплуатации автомобиля указаны значения углов установки колес и осей поворота, а также условия, при которых они проверяются и устанавливаются.

Периодически при эксплуатации автомобиля (минимум через 30 000 км пробега) их полезно контролировать, а если на автомобиле были заменены отдельные элементы подвески и тем более после серьезных ударов по ходовой это просто необходимо делать сразу же. В любом случае следует помнить, что регулировка углов развала и схождения управляемых колес является заключительной операцией ремонта подвески, деталей ходовой части и рулевого управления автомобиля, и никак не иначе. Но сначала давайте разберемся в теории и вспомним, какие параметры установки колес на что влияют и для чего нужны все эти углы.
Максимальный угол поворота колес

Он характеризует максимальный угол, при котором повернется колесо автомобиля при полностью вывернутом руле. И чем меньше этот угол, тем больше точность и плавность управления. Ведь для поворота даже на небольшой угол потребуется лишь малое движение рулем. Но не стоит забывать, что чем меньше максимальный угол поворота, тем меньше радиус поворота автомобиля. Т.е. развернутся в ограниченном пространстве будет очень тяжело. Вот и приходится производителям искать некую “золотую середину”, маневрируя между большим радиусом поворота и точность управления.

Плечо обката.

Плечо обката – кратчайшее расстояние между серединой покрышки и осью поворота колеса. Если ось вращения колеса и середина колеса совпадает, то значение считается нулевым. При отрицательном значении – ось вращения будет смещаться наружу колеса, а при положительном значении – внутрь. Для автомобилей с задним приводом рекомендуется плечо обката с нулевым или отрицательным значением. Но в практике, из-за конструкции автомобиля, сделать это очень сложно, т.к. механизм не помещается внутрь колеса. Вот и получается в итоге автомобиль с положительным плечом обката, который ведет себя непредсказуемо: руль при проезде по неровностям может вырывать из рук, при проезде поворотов создается ощутимый момент, препятствующий равномерному движению. Для борьбы с положительным плечом оката, специалисты наклоняли ось поворота в поперечном направлении и делали положительный развал колес. Это хоть и уменьшало плечо обката автомобиля, но плохо сказывалось на управлении автомобилем в повороте.

Угол кастера.

Углом кастера, или просто кастером, называется отклонение оси поворота колеса от вертикали. Необходимость его существования обусловлена желанием получить самоцентрирующуюся рулевую систему. Этот параметр влияет на поворачиваемость автомобиля в различных условиях:

1. при разгоне;
2. торможении;
3. движении накатом

Чем больше угол кастера, тем лучше центрируются колеса, однако при этом ухудшается поворачиваемость автомобиля, увеличивается радиус разворота и ухудшается сцепление с неровной или скользкой дорогой. С его уменьшением (чем меньше отклоняется от вертикали ось поворота колеса) сцепление передних колес с поверхностью улучшается, однако возникает такое явление, как избыточная поворачиваемость.

Угол кастера обеспечивает изменение развала колес в повороте. Колеса наклоняются внутрь поворота и лучше соприкасаются с дорогой, противодействуя выталкивающей центробежной силе.

Чем меньше отклонение оси поворота колеса от вертикали, тем сильнее выражена поворачиваемость автомобиля, максимально возможная поворачиваемость достигается при нулевом значении угла кастера. Это объясняется тем, что колесо при повороте руля поворачивается на больший угол. Подвеска при этом работает максимально эффективно, ведь все рычаги двигаются вверх-вниз в вертикальной плоскости. Амортизаторы также работают с максимальной эффективностью, лучше поглощая неровности дорожного полотна.
